Информация о разнице в шарнирах дверцы духовки для плит и духовых шкафов Гефест

Информация о вариантах шарниров для дверцы духовки Гефест


         Производственная программа завода Гефест максимально обеспечивает полную взаимозаменяемость вновь выпускаемых запчастей для всех плит Гефест самого различного года выпуска. Это только в этом случае речь идет о шарнирах дверцы духового шкафа. На самом деле завод много раз вносил изменения не только в заготовки для шарниров, но и в другие запчасти.

          Сами шарниры нового образца, а это шарниры для всех плит Гефест выпуска моложе 2006 года, имеют самые разнообразные обозначения. Всё это внутреннее дело завода. А для нас всё это - допустимая замена.

Например :

  • Шарниры ИСГК.АГ.00.00.000-01
  • Шарниры ИСГК.АБ.00.00.000-01
  • Шарнир радиальный С010300394
  • Шарнир радиальный 40-28-1-65
  • Шарнир С010300216
  • Шарнир ИСГК.АК.00.00.000
  • Шарнир С010300395

          Внешне отличаются не только корпуса шарниров. Это связано с изменением конструкций газовых плит Гефест с течением времени и внедрением новых комплектующих, выпускаемых в связи с модернизацией как уже выпускаемых заводом плит, так и внедрением плит новых конструкций для которых такой же шарнир имеет всего-лишь другую маркировку.

Если взять, например, плиту Гефест серии ПГ 3100 (с 2006 года), то за все время от начала выпуска данной модели и по сей день, таких модернизаций, к примеру, было аж целых семь.

Понятное дело, что с течением времени некоторые комплектующие могли остаться прежними, а некоторые могли претерпеть изменения. Например, появилась новая пресс-форма для отлива ручек дверцы. Немного другая, - но смысл остался прежний.

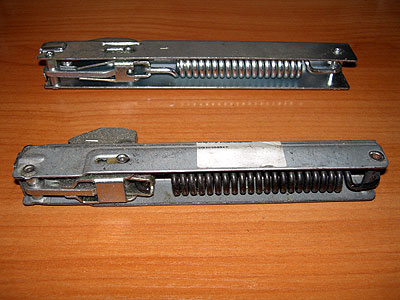

На сегодняшний день мне известны несколько видов заготовок для шарниров (петель) дверцы. Сравним и рассмотрим внимательно.

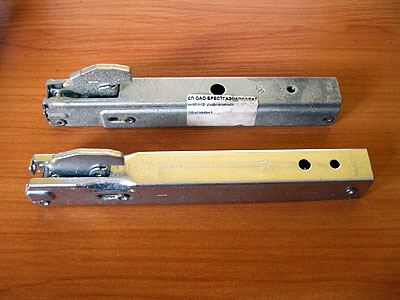

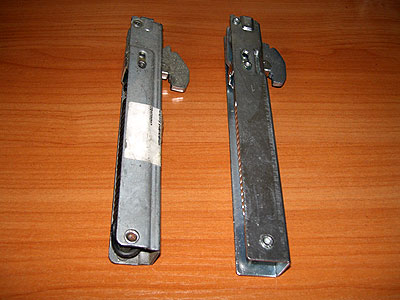

Все варианты оснащены пружинами и полностью готовы к установке. Но пружины, например, выполнены по-разному. Конструкции "зацепа" тоже немного различаются. И самое главное, что смущает, - шарниры отличаются длиной.

Но всё это имеет значение, если сравнивать шарниры чисто внешне. Но, если рассмотреть внимательно расположение отверстий для закрепления шарниров, то все сомнения сразу отпадают.

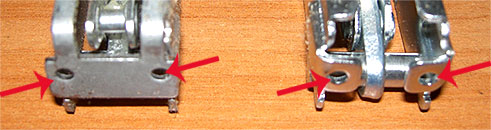

Главное. Красными стрелками показаны отверстия для закрепления шарниров к дверце. А закрепляются они со стороны нижнего торца дверцы (нижний торец, это тот который смотрит в пол) двумя винтами.

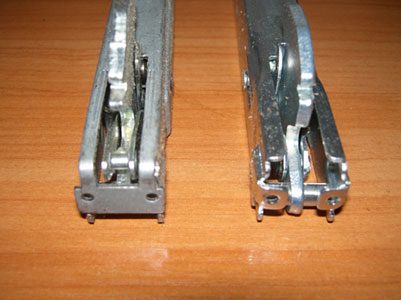

Именно это расстояние показано и на фото ниже у шарниров с виду отличных друг от друга.

И оно у всех шарниров Гефест всегда одинаковое - 15 мм по осям.

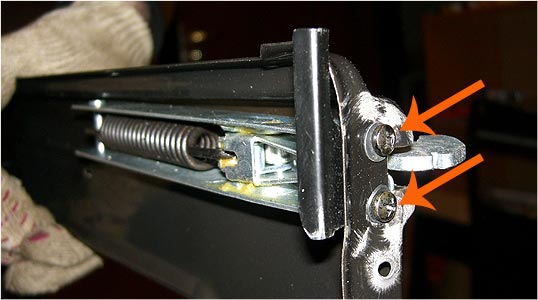

Другие отверстия в корпусах шарнирах являются чисто технологическими и в закреплении шарнира участия не принимают.  Ниже показаны какие винты участвуют в закреплении шарнира к дверце. Понятно, что разница в длине между образцами шарниров значения не имеет. Поэтому, устанавливайте и не беспокойтесь.

Шарниры всех новых образцов полностью взаимозаменяемы.

ВНИМАНИЕ! С учётом всего вышеизложенного чисто эстетически приобретать шарниры лучше комплектом из одинаковых 2 шт. Так их просто удобнее менять.

Если нужна помощь в установке - ссылка на инструкцию по замене шарниров (петель) дверцы духовки для газовой плиты Гефест.
