Основная и самая распространенная неисправность, которая проявляет себя как с течением времени, так и ни с того ни с сего, - это неисправность термопары газового контроля. Газовые котлы АОГВ Ростов по номенклатуре запчастей несравнимо проще котлов АОГВ Жуковского завода. Здесь я имею ввиду котлы классические, т.е. АОГВ, в оснастке которых применяется газовый клапан отечественного производства. Но сама трудоемкость процесса замены гораздо выше, чем в котлах ЖМЗ. Скоро Вы в этом убедитесь. Если Вы вообще вникаете в эту тему впервые, то есть пара статей, которые быстро помогут.
Что почитать для быстрого приобретения хватки:
1. Котел АОГВ Ростов. Общий обзор.
2. Неисправность термопары. Как проверить термопару?
Обычно кнопка электромагнита чем-то зажата или привязана, чтобы газ поступал в котел независимо от того, работает термопара или нет. Напомню еще раз, что просто замена электромагнитного клапана, вот этой штуки с кнопкой, которая на нижнем фото с неисправной термопарой, нам с Вами ничего не даст. Наша кнопка питается ЭДС от нагретой термопары и на вновь замененном клапане все равно не будет держаться. Сначала всегда надо заменить термопару, если кнопка не залипает.
Начинаем

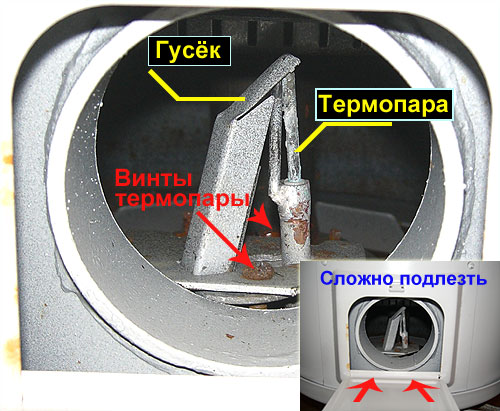

У нашего АОГВ Ростов есть такое смотровое окошко, в котором можно увидеть конец термопары в компании с запальником и его кожухом (в народе - "гуськом"). Нам прекрасно все видно, и видны оба винта, которые скрепляют всю эту конструкцию. Все наши попытки подлезть через это окно к термопаре ни к чему не привели. Максимум что удавалось сделать, - это вывернуть ближайший винт, а до дальнего мы так и не добрались. Не получилось. Поэтому, чтобы не тратить время, идем немного другим путем, который здесь и предлагается.

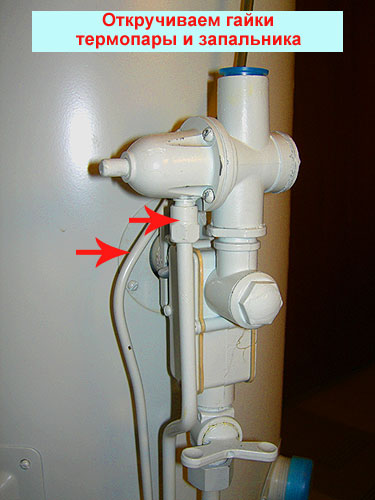

Начинаем еще раз. И сначала...

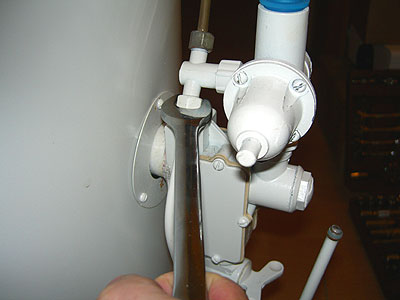

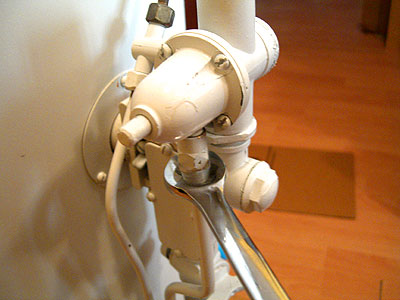

Здесь рожковым ключом все делается легко и просто.Открутили.

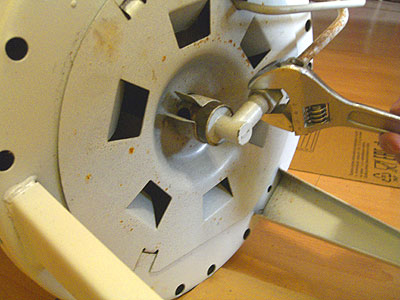

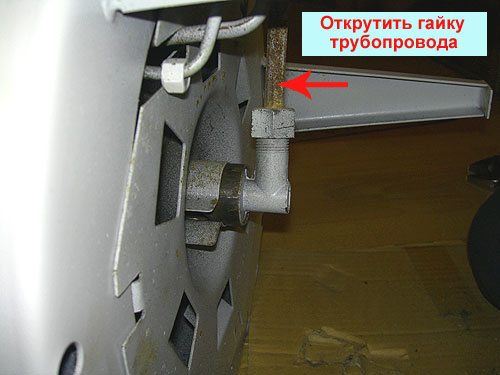

А дальше надо заглянуть под котел и открутить вот эту гайку, гайку трубопровода идущего от блока к горелке котла. Это необходимо для того, чтобы ничто не мешало вытащить горелку из котла. Да. Это придется делать, потому что иначе невозможно добраться до наконечника термопары.

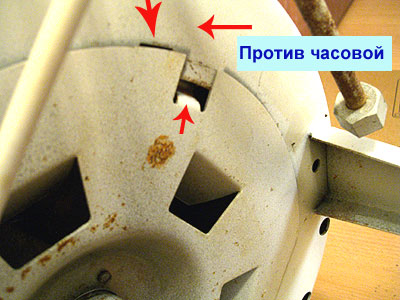

К частью, горелка отделяется очень просто. Необходимо повернуть ее корпус против часовой стрелки, чтобы вывести зажимы из зацепления. Смотрите фото.

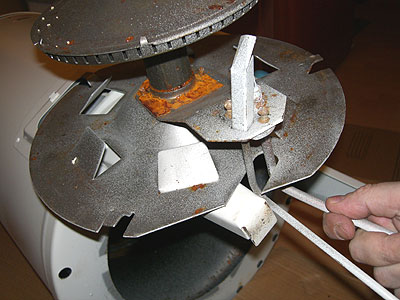

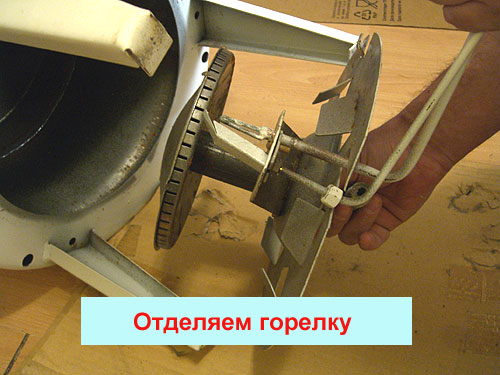

Вся эта конструкция легко вынимается. Понятное дело, что у нас, на новом котле, все чистенько, а в котле, который проработал с десяток лет все может быть грязненько. Поэтому, советуем запастись заранее какой-нибудь щеткой и под котел подстелить пленку.
Конструкция фиксатора

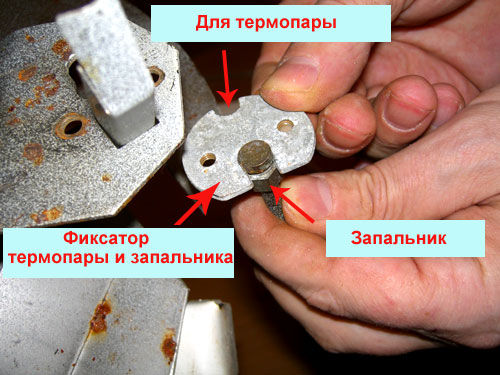

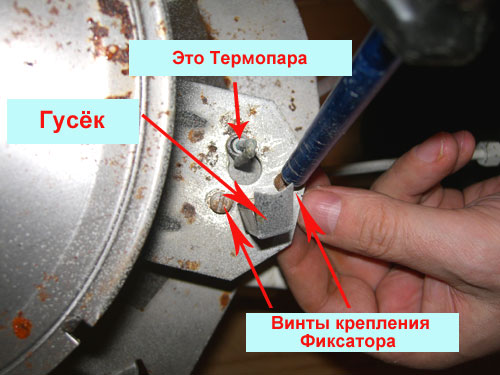

На следующем фото все представлено достаточно наглядно, для того чтобы понять, что даже пробравшись к термопаре через смотровое окно, без демонтажа горелки котла довольно сложно правильно закрепить новую термопару на своем месте. Выворачиваем наконец винты крепления термопары. В руках у нас оказывается фиксатор, который при помощи этих двух винтов оказывается фиксирует и гусек, и запальник, и термопару.
Ну, это даже не примитивная конструкция. Мы бы назвали это фундаментальной классикой! Идеальное решение. Да и проще не бывает.
По сути, эта инструкция распространяется и дает ответы еще и на вопросы по замене жиклера или трубки запальника и замены гуська, который направляет пламя запальника на термопару.
Как видите, - конструкция довольно проста и главный недостаток это обязательный демонтаж горелки котла. Во всем остальном - аккуратность и внимание. После обратной сборки лишние винтики, надеемся, у Вас не останутся. А если и останутся, то всего только два))).
