Для приобретения хватки по всем дальнейшим вопросам, касающихся устранения неисправностей АОГВ Ростов, предлагаем первую статью-схему. На 2021 год котлы с подобным блоком автоматики (исполнение 2210) и в подобном корпусе, - сняты с производства, но доступ к приобретению некоторых запчастей еще открыт.

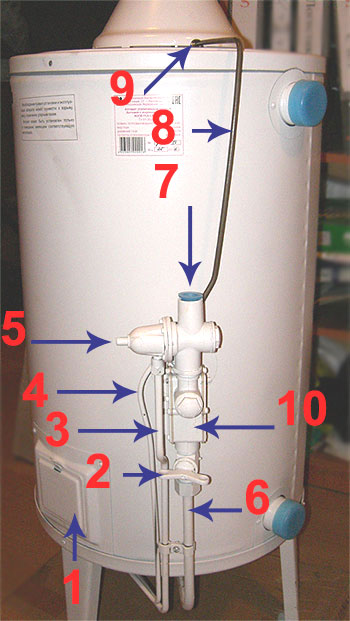

Основные части котла по пунктам:
1. Дверка. Если ее открыть, то мы увидим пламя запальника, - горит оно или нет. Для замены неисправной термопары на новую, залезание в эту дверку не поможет. Не пытайтесь. Нас ждет кое-что по-хуже. Для замены термопары нужно снимать всю горелку котла.
2. Это кран подачи газа на основную горелку при открытом электромагнитном клапане. Обычно все регулируют им подачу газа больше-меньше, когда кнопка привязана чем-то или как-либо по-другому зафиксирована в нажатом положении.
3. Термопара. Это медная палочка, которая прикручивается к контакту электромагнитного клапана. Это она вырабатывает термоЭДС, нагреваясь от пламени запальника и если она неисправна, мы все привязываем кнопку, чтобы котел хоть как то работал.
4. Запальник. Нагревает пламенем термопару.
5. Электромагнитный клапан. В отличии от котла АОГВ ЖМЗ кнопка, на которую мы нажимаем смотрит в сторону, а не вверх. Устройство этого клапана здесь.
6. Газопровод, ведущий газ к горелке. Перекрывается краном №2.
7. Сюда подается газ от магистрали.
8. Трубка отвода газа Автоматики контроля по тяге.
9. Автоматика контроля по тяге.
10. Газовый клапан (терморегулятор). Автоматика.
