Приведенный здесь пример наиболее точно должен быть назван так: "Замена датчика температуры ТФ-2 в котле АОГВ-11,6 Эконом Жуковского завода". Сразу стоит заметить, что название "датчик температуры" используется только для газового котла АОГВ-11,6. В котлах АОГВ-17,4, 23,2 или 29,1 эта штука называется узел сильфона-термобаллона. Газовщики и народ называет этот узел регулятором температуры.
ПЕРЕКРЫВАЕМ ГАЗ и остужаем котел

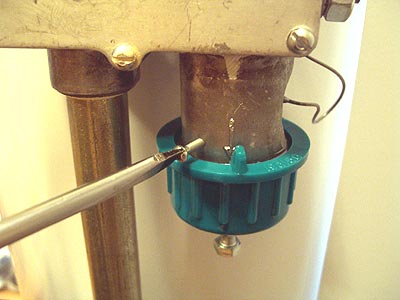

1. Только в АОГВ-11,6 гайка регулятора температуры имеет стопорный винт. Выворачиваем его.
![](https://static.insales-cdn.com/files/1/7499/17259851/original/CIMG7606.jpg)

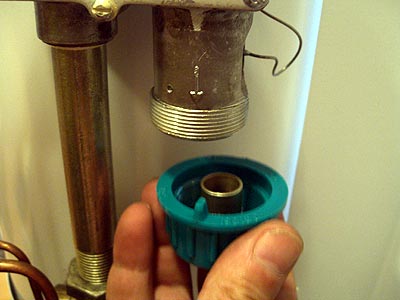

2. Далее, просто откручиваем и снимаем гайку регулятора.
![](https://static.insales-cdn.com/files/1/7501/17259853/original/CIMG7607.jpg)

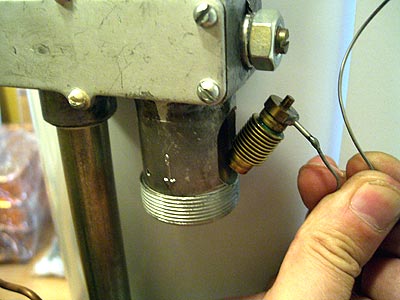

3. Беремся за трубку капилляра и аккуратно вынимаем "гармошку" сильфона из корпуса блока.
![](https://static.insales-cdn.com/files/1/7503/17259855/original/CIMG7608.jpg)

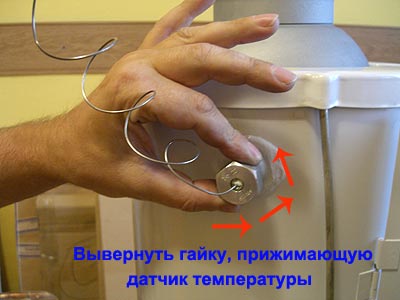

4. Трубка капилляра другим концом идет в котел. В тело котла погружен стержень (датчик температуры), который прижат гайкой с прокладкой для предотвращения течи теплоносителя.
![](https://static.insales-cdn.com/files/1/7504/17259856/original/CIMG7609.jpg)

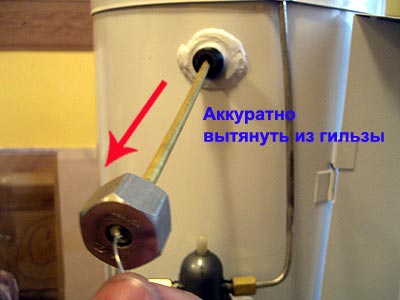

5. Выворачиваем гайку, прижимающую датчик температуры и аккуратно вынимаем сильфон из направляющей гильзы.
![](https://static.insales-cdn.com/files/1/7505/17259857/original/CIMG7610.jpg)

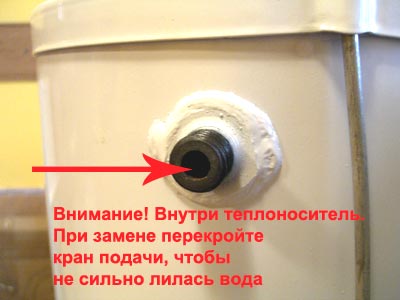

6. Предупреждаем, что из отверстия, когда мы ослабим гайку, польется теплоноситель. Чтобы сильно не лило, перекрываем кран "подачи" на трубе отопления или приглашаем соседа с тазиком, чтобы подставил, пока Вы быстро вставите датчик нового сильфона и закрутите гайку.
![](https://static.insales-cdn.com/files/1/7506/17259858/original/CIMG7611.jpg)

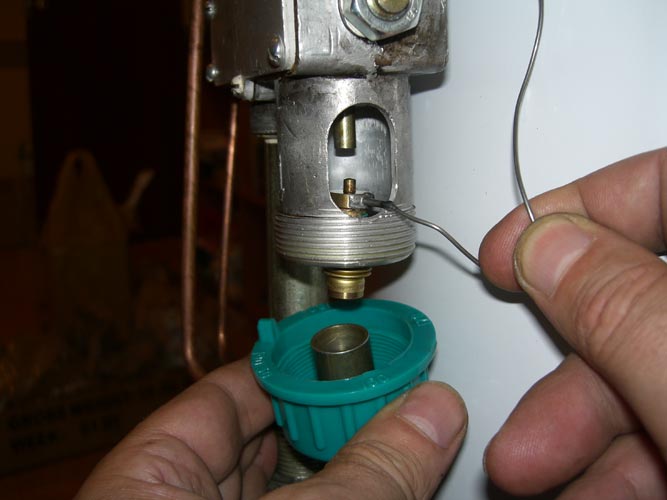

7. Теперь главный момент при вставке "гармошки" внутрь блока. "Гармошка" сильфона широким концом должна упереться в гильзу, находящуюся в зеленой гайке, а вторым концом зайти внутрь штока. После чего зеленая крышка регулятора аккуратно (чтоб не перекосило "гармошку") закручивается до упора.
![](https://static.insales-cdn.com/files/1/7508/17259860/original/CIMG7615.jpg)
