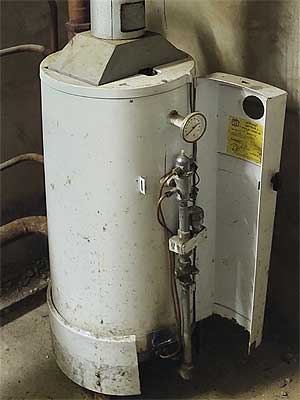

Основные ошибки при замене прокладок газового клапана Эконом в АОГВ ЖМЗ. Краткое пособие для профессионалов газовых хозяйств и всех желающих.
Имеется в виду классический блок Эконом. Тот самый блок, у которого все кнопку привязывали, чтобы газ поступал на горелку.
Со всем, что сейчас Вы здесь увидите, я сталкивался лично. Всё это происходило не в один момент, а по мере времени. Иногда проходили многие месяцы, прежде чем опять возникала ситуация когда я точно знал, что всё сделал правильно, а в итоге подолгу стоял у котла, опять ничего не понимая. Большинство своих (и не своих) ошибок я здесь опишу, но не факт, что и за 10 лет работы с переборкой прокладок газовых клапанов АОГВ Эконом ЖМЗ не проявится вдруг что-то еще.

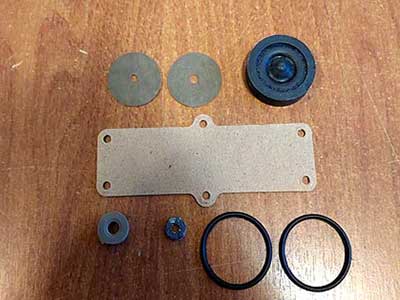

Основная причина переборки прокладок в газовом клапане Эконом АОГВ ЖМЗ (до 2003 г) вроде как проста и понятна. Это утечка газа. Но проявляет себя эта утечка иногда совсем необычным образом. И часто это связанно со странным поведением котла при его запуске и во время его работы. И далеко не всегда неправильное движение газа внутри блока связано именно с запахом газа. Не будем здесь касаться симптомов и поведения самого котла при таких неисправностях. Этому посвящена отдельная статья. Обратим внимание на замену прокладок и сборку блока так, чтобы не стало еще хуже, чем было.
ВНИМАНИЕ! Снимая электромагнитный клапан 301013, придерживайте шток клапана отверткой, чтобы не выпал. Будет сложно вставить!
Ошибка первая

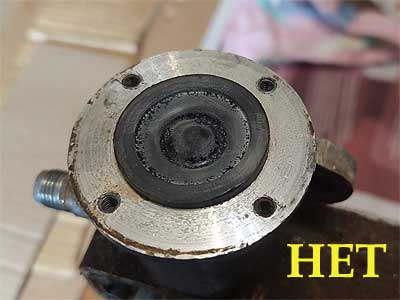

Не той стороной установили мембрану 301028 под электромагнитным клапаном.

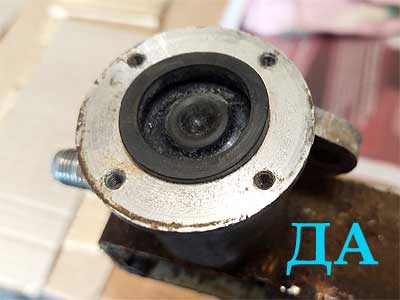

Если так сделать, то мембрана и без того тугая, при нажатии кнопки, вообще не достает до штока верхнего клапана и после такой сборки газ на запальник сколько не жми не идет. Правильно, конечно, ставить мембрану вот так.

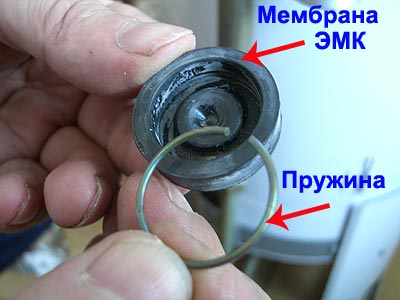

И еще! Внутри старой мембраны стоит пружинка, как в бескозырке у матроса. Ее нужно вставить в новую мембрану.

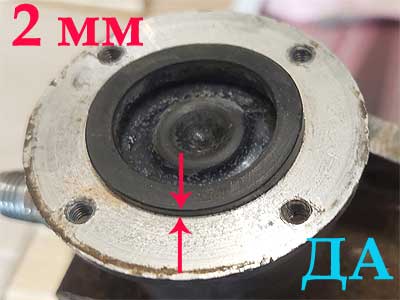

И так как мембрана держит газ как бы в распор по длине окружности, то новую мембрану будет сходу довольно сложно запихнуть на свое место. И мембрана должна выступать вверх по срезу корпуса минимум на 2 мм.
Если запихнём её ниже, она уже сама начнет давить на шток верхнего клапана и через запальник начнет сочиться газ. Кстати, до упора винты электромагнитного клапана тоже не нужно затягивать. Мембрана может опуститься вниз ниже положенного и начнет давить (пустит газ в блок) на шток верхнего клапана блока. Всё в меру.
Ошибка вторая

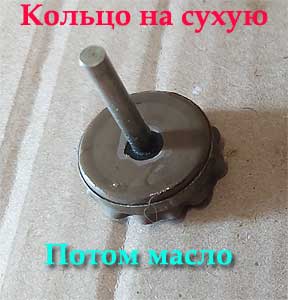

Касторки нужно совсем чуть-чуть. Некоторые просто вымачивают прокладки в касторовом масле. Ни к чему хорошему это не приведет! При натягивании новой диафрагмы 301022 на верхний клапан, после сборки, если диафрагму до этого залить касторкой, стопорное кольцо может запросто соскользнуть вниз из-за её большого количества. Резинку смазываем только сверху и не сильно.
Это происходит в момент, когда диафрагма упирается в седло верхнего клапана, когда собираем всё в обратном порядке.
Избыток касторки также влияет на уплотнение штока.
Его вообще нельзя смазывать. Смазываем только кончик штока и вставляем в резинку уплотнения штока 301056.
Если уплотнение сильно смазать, оно может просто вывалится из блока в момент работы котла. Это самая опасная утечка! Отверстие там приличное. Поскольку газ сразу идет сильной струёй вниз и этот поток газа тут же прикуривает от работающей основной горелки, и мы получаем полуметровый факел, бьющий из блока в пол.
Ошибка третья
Наверное, самая сложная.

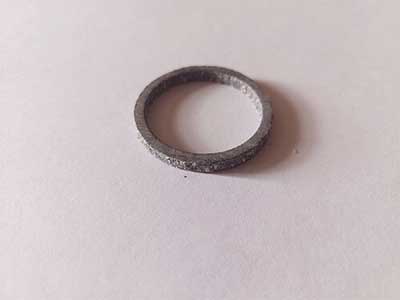

Уплотнительное резиновое кольцо 301068 седла верхнего клапана в момент, когда всё собирается в обратном порядке, может одной частью попасть в отверстие входа газа в блок. После сборки газ сочится на запальник без нажатия кнопки электромагнита. Я обычно поступаю так. Вынимаю все и по-новой укладываю. Иногда кольцо садится ровно сразу, а иногда раза с 10-го.
В любом случае ставим стакан, накрываем всё мембраной электромагнита и, придерживая ее, сверху открываем газовый кран перед котлом. Если утечки через запальник нет, - хорошо. Закрываем кран и ставим электромагнит. А если шипит, - закрываем кран и по-новой укладываем эту резинку.
Ошибка четвертая
Меняю все, что нужно внутри клапана. Собираю назад верхнюю часть. Укладываю мембрану 301068. Открываю газовый кран перед котлом. Мембрану держу пальцем, потому что бывает такое давление газа, которое её может выбить с места.
Проверяю выход газа для запальника. Утечек нет. Ставлю сверху электромагнит. Заворачиваю четыре винта как положено. Открываю газ и слышу шипение газа из выхода для запальника. Снимаю электромагнит. Вынимаю всё опять по-новой. Проверяю, укладываю мембрану, держу рукой, открываю газ. Утечки нет. Ставлю сверху электромагнит. Четыре винта заворачиваю. Открываю газ. Утечка есть. И так раз пять под ряд! Я долго хохотал, когда понял в чём дело.

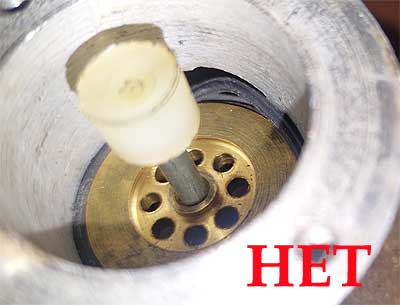

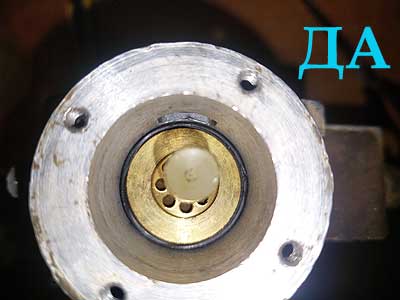

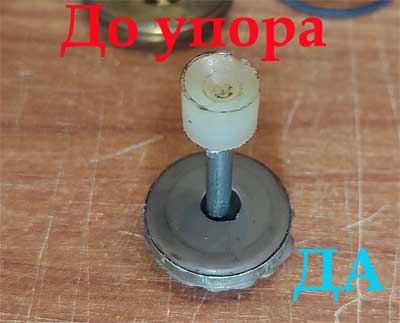

Колпачок, который надевается на шток верхнего клапана, должен быть надет до упора. Иногда он туго входит и если его не "додавить", при установке электромагнита. мембрана начинает сразу давить на шток и приоткрывает ход газа на запальник. В общем, помним, что всё должно быть рассчитано до миллиметра!
Ошибка пятая

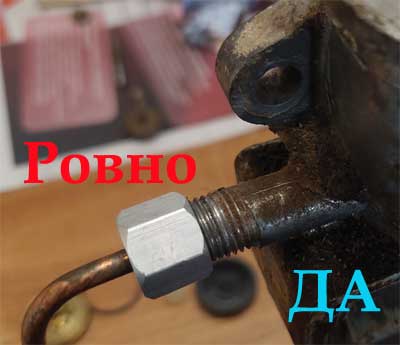

При накручивании гайки запальника, гайка неровно встаёт и начинает незаметно срезать резьбу. Блок силуминовый. Угрохать резьбу проще простого. Внимательно! Гайка должна легко крутиться. Я один раз так срезал витка три. Сделал просто: напильником снял эти нитки, заострил заход резьбы на первой нормальной нитке и закрутил гайку уже легко и по месту.
Всегда проверяем резьбу запальника сразу на блок от руки. Прокладка запальника 301037 должна встать ровно, не "зажёвываться"! Чтобы продуть выход газа из блока на запальник, можно надавить несколько раз на кнопку электромагнита. Продуть это отверстие газом изнутри блока. Пару секунд. Грязь если есть вылетит. Потом только ставим трубку запальника.
Ошибка шестая

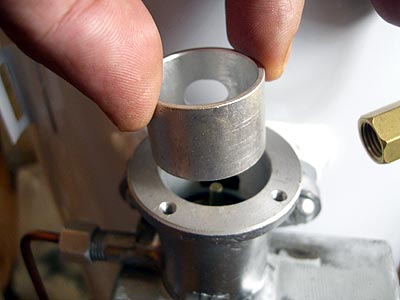

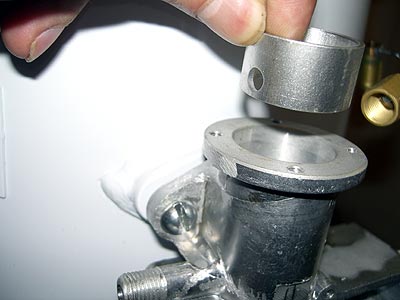

Внимательно с отверстиями стаканов! Стакан это вот это.
Запомните, какой стороной стоят! Делайте фото, если не уверены.
Можно не той стороной установить и вообще перекрыть газ внутри блока, как на запальник, так и на весь блок. А потом удивляться, куда газ то делся, - не идет и всё.
Ошибка седьмая

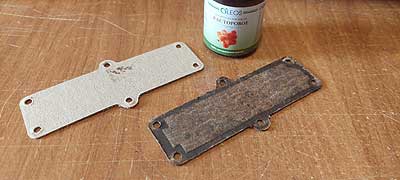

Ставим прокладку крышки 301032 как она есть, картонка? Газ не будет держать!

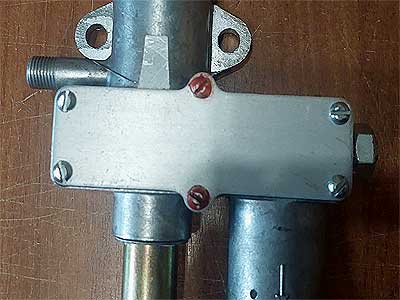

Прокладка крышки должна быть пропитана касторкой. Делаем это два раза с двух сторон. Даём пропитаться мин 10. Винты крышки ставим в следующем порядке. Верхний по центру первый.
Потом боковые винты снизу по углам. Потом все остальные. Когда всё закрутилось, затягиваем до упора в том же порядке. Но без фанатизма! Срыв резьбы приведет к тому, что газиком начнёт все равно попахивать, а затянуть сильнее уже не получится. Осторожненько и плотно затягиваем!
Ошибка восьмая

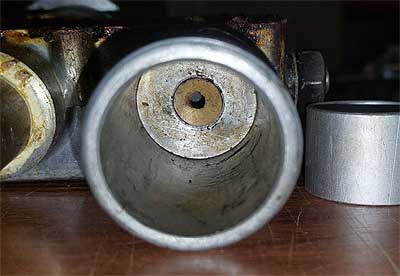

Самое сложное в блоке это замена уплотнения штока 301056. Под него предусмотрено специальное под размер отверстие. Фрезеровка.

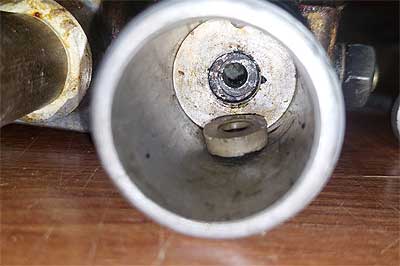

Получается так, что эту резинку нужно как бы сжать одновременно со всех сторон, чтобы она зашла и встала на своё место. Если блок слишком старый, старое уплотнение высыхает так, что его невозможно вытащить, не расковыряв по кускам. Внимание! Все куски уплотнения внутри посадочного отверстия должны быть удалены. Иначе либо резинка не будет вставать на место или будет утечка. Делаем обычно лёжа. Хотя некоторые снимают блок. Я не сторонник этого. Потому что назад потом можно не поставить. Будет газ сочиться между корпусом и блоком. Нам нужно много направленного света и хорошее зрение. И пару крючков. Иначе будет тяжко. Это сложно, долго и нудно. Особенно, когда оно не хочет сразу вставать. Новое уплотнение 301056 на своем месте выглядит вот так. И то, здесь нужно еще немного помочь резинке ровно встать на своё место.

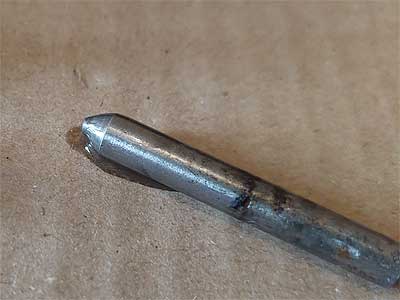

Потом макаем кончик штока сильфона в касторку и до упора вдвигаем в отверстие резинки уплотнения.
И основные напоминания, которые облегчат Вам работу.
Напоминание первое
Картонную прокладку крышки намочить касторкой с двух сторон и дать набухнуть минут десять. Иначе не будет держать. Я уже это говорил.
Напоминание второе

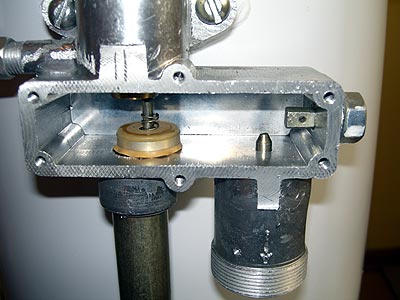

К нижнему клапану блока пробираемся только через верх блока. (Кроме блоков с разделенными частями: блок электромагнита и блок терморегулятора) Но только не сбоку, сняв прокладку крышки!
Отверстие выхода газа из блока на горелку довольно большое. Его можно чем-то прикрыть, чтобы ничего не уронить внутрь этой трубы при сборке. Особенно пружинку нижнего клапана.
Напоминание третье
При накручивании ручки регулятора на блок, постарайтесь тоже не сорвать резьбу на блоке. Заворачиваться должно легко.
Напоминание четвертое
Когда всё сделано правильно?
Когда всё сделано правильно, - нет утечки газа:
- на запальник при не нажатой кнопке электромагнита, т.е. через диафрагму 301022 верхнего клапана
- через уплотнение 301056 штока сильфона термобаллона
- через мембрану 301028 под электромагнитом
- через щели между корпусом и прокладкой крышки 301032
- через прокладку запальника 301037
Хотя, у меня были случаи, когда, после полного успешного завершения замены всех прокладок блока, утечка газа все-таки оставалась.
Откуда? Пропускала газ прокладка между корпусом котла и блоком. Просто от старости. Такие прокладки точно есть, но замена её требует отделения блока от его посадочного места.
И, кстати, эта прокладка 301021 не на все блоки садится. Но это, товарищи, уже совсем другая история!
