Запальники для газовых котлов АОГВ Жуковский. Общий обзор.

   Запальники для газовых котлов АОГВ Жуковский. Краткий экскурс.


Вступление

Пальник — приспособление, служившее для воспламенения заряда в пушке. Пушкой в нашем случае является горелка котла, которая воспламеняется от нашего запальника. Она как бы прикуривает от его постоянно горящего пламени. Причем, после того, как горелка прикурила, запальник также продолжает работать. Отработав положенное время для достижения указанной нами температуры, горелка отключается. Запальник котла продолжает гореть. И эти циклы прикуривания и выключения горелки бесперерывны на весь период работы котла.
Кроме осуществления функции поджига горелки котла, запальник осуществляет еще одну серьезную миссию, - нагревает термопару газового контроля. Если пламя запальника, по какой либо причине потухнет, его задует или еще что-либо произойдет, нагретая термопара остынет, перестанет вырабатывать термо ЭДС, после чего отключится электромагнитный клапан, который в открытом положении обеспечивает доступ газа к котлу. Сейчас нет смысла описывать то, как работает вся автоматика, но если интересен именно этот момент, -  подробнее здесь. Т.е. фактически, пока горит запальник и весь котел работает. Потух запальник, - котел выключился.
Эта цикличность существует во всех без исключения энергонезависимых газовых автоматиках, какие бы они не были и на каких бы газовых котлах не устанавливались.

В различных видах энергонезависимых автоматик, устанавливаемых на котлы АОГВ Жуковского завода и запальники различны. Здесь мы приведем те комплектующие, о которых мы уже достаточно хорошо знаем. Возможно, что удастся скоро продолжить совершенствование в знаниях по данному вопросу.

Неисправности

Стоит сразу отметить, что мы не знаем ни одной неисправности котла, напрямую связанную именно с запальником (или пилотной горелкой, как его еще называют). Есть некоторые примеры неисправностей, которые имеют место, но методы их решения не обращают внимание непосредственно на запальник.

Например:

1. Согласитесь, что кривое, торчащее во все стороны из конца запальника пламя, - это не неисправность?
2. А когда газ на запальник идет напрямую и сразу, без нажатия на кнопку электромагнитного клапана, просто при открытии газового крана трубы, ведущей к котлу, - это скорее неисправность газового блока, а не запальника?
3. И когда газ сочится из-под прокладки запальника и у котла попахивает газом, - это опять к этой бедной трубочке с жиклером на конце не имеет никакого отношения?

Логично?

Да. Все этот так. Но, в этих случаях необходимо заменить опять же не сам запальник, а всего лишь прокладку запальника, через которую сочится газ, и сразу надо заменить диафрагму верхнего клапана в блоке Эконом, если запальник продолжает гореть даже при отщелкнутой кнопке электромагнитного клапана.

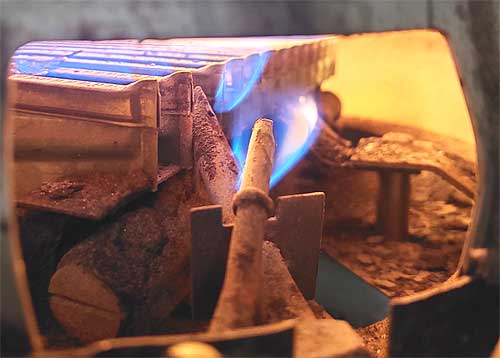

А сама практика постоянно доказывает то, что когда пламя запальника, бьющее немного в сторону, вдруг начинает недостаточно концентрированно подогревать термопару газ контроля, так необходимую нам для удержания электромагнитного клапана в открытом положении, - в этом случае запальник точно подлежит замене.

Почему?

Обычно пламя запальника потихоньку изменяется по причине его естественного старения и обычного прогара наконечника (или жиклера). Во-первых,  не всегда доходят до этого руки, а во-вторых, зачем все это делать, если котел пока и так работает? Ответ на эти вопросы с учетом опыта такой: А чтобы избежать сильной головной боли при проявлении еще какой-нибудь неожиданной и сложной неисправности. Когда котел просто станет невозможным запустить, как говорится,  на ровном месте. Когда, казалось бы, элементарные неполадки в итоге будут представлять собой такой "комплексный обед", что даже правильная диагностика может запросто зайти в тупик и, как всегда и мы наблюдаем, начнется замена всего под ряд, лишь бы котел запустился. Вплоть до замены котла. А это неприемлемо. Это никого ничему не учит и расстраивает. Это, так сказать, плюет в лицо профессионалу по ремонту и доказывает его не любовь к работе. Если кто-то из профессионалов именно по ремонту Вам советует, намекая на фатальные, частые неисправности заменить котел новым, лично для нас с таким советом он совсем не победитель, а проигравший. Зачем тогда было и приходить? Чтобы квалифицированно такое подсказать? Поэтому, мы здесь и обращаем наше с Вами внимание на всякие тонкости самым особым образом,  и работа запальника газового котла АОГВ Эконом является одной из них, и, кстати, в итоге может оказаться решающей. Особенно, когда котел не новый, а прослужил уже достаточный срок. Такие вот дела.

Далее

Цель данного труда точно и быстро определить, и заказать тот запальник, который у Вас на котле установлен. Диаметр штуцера для подключения запальников на блоке Эконом, как старого, так и нового образца - М 12 наружная резьба.
Все запальники старого образца, без исключения, которыми оснащались газовые котлы с отечественным блоком Эконом, выпуска до 2002 г. заводом и нами называются "Узел запальника".

Устройство

В нашем случае Запальник - это обыкновенная медная трубка, где на одном конце жиклер, а на другом конце гайка для подключения к блоку Эконом.

Старый образец

Если отвернуть гайку Наконечника, то под этой конструкцией скрывается обыкновенный жиклер.

Самое интересное начинается при рассматривании Наконечника Узла запальника. На этом усиленном элементе мы видим несколько отверстий, назначение которых нам необходимо знать. Это может сильно помочь для понимания его работы, а также для правильной прочистки.

Согласно цифрам на фото:
1. Это отверстие для обеспечения подсасывания воздуха в пламя запальника. Без них обеспечить стабильное горение практически невозможно Таких отверстий два. Расположенны они прямо друг напротив друга.
2. Это отверстие обеспечивает нам подогрев термопары. И именно оно должно быть всегда идеально чистым.
3. Это отверстие необходимо для прикуривания основной горелки.
4. Эти отверстия необходимы для стабильности горения пламени в отверстии № 3. Без них это просто невозможно. Это как бы отверстия, "передающие" пламя дальше.

Новый образец

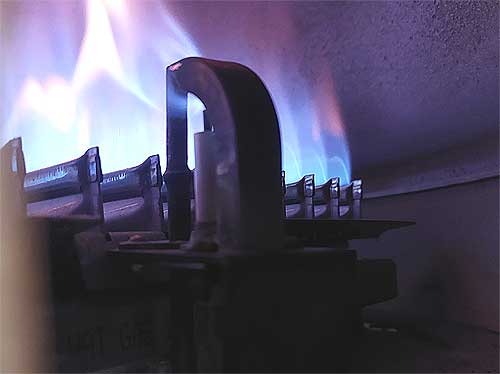

Здесь нет наконечника и на конце расположен только "голый" жиклер. Он "голый", т.е. без всяких защит потому, что пламя запальника уходит вверх и поворачивается при помощи Гуська в сторону термопары. Вся эта конструкция показана ниже на фото.

Теперь, когда мы более-менее познакомились с устройством и принципом работы, переходим к представлению самих образцов запчастей этого раздела. Известные нам Узлы запальника отличаются только длиной. По конструкции все они одинаковы. Ниже мы приводим информацию, которая нам известна. Замеры носят приблизительный характер и указаны для ориентира. Неожиданностей здесь не возникает.

Старый образец

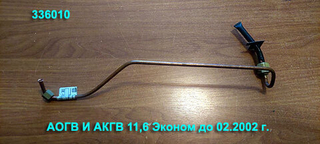

1. Для любого газового котла АОГВ-11,6 Эконом выпуска до 01.02.2002 г. Длина от нижнего изгиба до гайки по прямой 38 см. Артикул 336010.

2. Для всех газовых котлов АОГВ-17,4, АОГВ-23,2 и АОГВ-29,1 Эконом выпуска до 01.06. 1996 г. Длина от нижнего изгиба до гайки по прямой 59 см. Без артикула.

3. Для всех газовых котлов АОГВ-17,4, АОГВ-23,2 и АОГВ-29,1 Эконом выпуска с 01.06. 1996 г. по 01.02.2002 г. Длина от нижнего изгиба до гайки по прямой 50 см. Артикул 301041.

Новый образец

Запальники нового образца конструктивно отличаются от запальников старого, поскольку имеют другой вариант крепления около горелки котла.

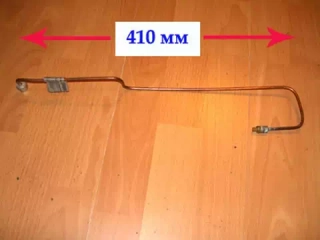

1. Запальник для газового котла АОГВ-11,6 Эконом выпуска с 01.02.2002 г. и по сей день. Длина от нижнего изгиба до гайки по прямой 41 см. Артикул 390004.

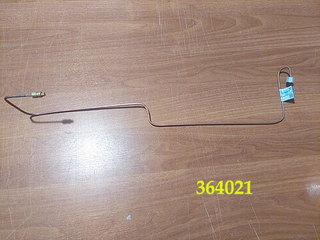

2. Запальник для газовых котлов АОГВ-17,4, АОГВ-23,2 и 29,1 выпуска с 01.02.2002 г. и по сей день. Длина от нижнего изгиба до гайки по прямой 54 см. Артикул 364021.

Верный способ определения типа запальника на Вашем котле (речь о котлах ЖМЗ Эконом)

Важно! Если нет возможности определить год выпуска котла есть точный способ определения того, какой тип запальника на Вашем котле установлен, - старый или новый образец. Делается это так.
Необходимо сравнить диаметр термопары (а он в Жуковских котлах Эконом всегда один - 6 мм) и диаметр трубки запальника. У старого образца, т.е. у Узла запальника диаметр трубки такой же, как и у термопары - 6 мм. А у запальника нового образца трубка заметно тоньше - 4 мм. Это очень быстро определяется чисто визуально. Насколько быстро, смотрите на следующем фото, где слева расположена термопара, посередине Узел запальника, и Запальник нового образца - справа.

Все что мы знаем о запальниках к импортным блокам для газовых котлов АОГВ Жуковский

1. Запальник для газовых котлов АОГВ 17,4 АОГВ 23,2 и 29,1 моделей Универсал SIT (с блоком Eurosit 630). Длина от нижнего изгиба до штуцера М 10 по прямой 69 см. Артикул 428005.

2. Пилотную горелку вряд ли можно назвать запальником.

Это некая конструкция, которая представляет собой узел, объединяющий вместе рассекатель пламени запальника, термопару газ контроля, термогенератор и электрод. Но она имеет место только для газовых котлов АОГВ-29, 43 и 50 Комфорт с блоками SIT 820 Nova и Honeywell (VS8620C1011B), расположенных и закрепленных в самом низу котла. Если у Вас модель АОГВ 29,1 Комфорт Mertik нового образца (2010 г. и моложе), где клапан закреплен посередине корпуса котла. О запальниках на эти модели готовится статья.

И по другим запальникам, скажем, для котлов АОГВ Комфорт выпуска с 2002 г. газовым клапаном Honeywell, мощностью 17 и 23 кВт на данный момент есть информация. Все вновь внесенные дополнения в этот раздел будут датироваться, поскольку информации пока явно недостаточно и есть модификации котлов с импортными газовыми блоками, о запальниках для которых еще не успели рассказать.

Спасибо!
