Что нужно знать о переводе газовых котлов АОГВ и АКГВ Жуковский на сжиженный газ. Комплекты. Описание.

Смысл перевода любого напольного газового котла АОГВ ( АКГВ), независимого от электроэнергии заключается в осуществлении нами всего двух пунктов:

1. Замене установленных в горелку котла жиклёров, такими же жиклёрами, только с другими более узкими отверстиями.

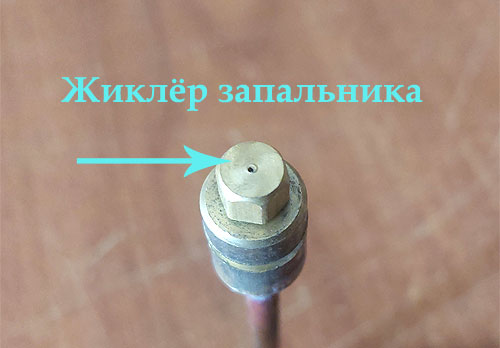

2. Замена жиклёра постоянно горящего запальника таким же жиклёром с более узким отверстием.

Т.е. жиклёры горелки и запальника для работы котла на сжиженном (баллонном, газгольдер) газе должны быть заужены.

Словарь

               Жиклёр. Сопло. Это одно и то же. Только написано по-разному. Как пишется, так и слышится. А пишется, как думается..т.е. как думается, так и слышится.

Простой вопрос- простой ответ

               Почему жиклёры (они же и сопла) должны быть заужены? Потому что сжиженный газ намного (в 4 раза) калорийней природного, который течёт в магистрали. Заужая жиклёры, мы чисто механически изменяем количество газа поступающего в горелку для предотвращения сильной копоти. Т.е. избытка газа, который просто не успевает весь сгореть. Без замены жиклёров горелка котла напоминает жёлто-грязный факел, плюющийся копотью и сажей во все стороны в жутких количествах.

               Еще раз обращаю внимание также на обязательный пункт №2 - замена жиклера запальника. Если этого не сделать, то весь пол помещения где находится котёл будет так же "припорошен" сажей и чем-то будет напоминать вход в  угольную шахту. И даже если заменить жиклёры в горелке, а пренебречь опять же заменой жиклёра запальника, - этот коптящий факелочек в одиночку, потихоньку за неделю загадит вокруг котла весь пол так, что пылесос и мокрая тряпка справятся за час с очень большим трудом! Я как-то видел подобное в котельной... Благо есть в арсенале маска.

На самом деле всё просто

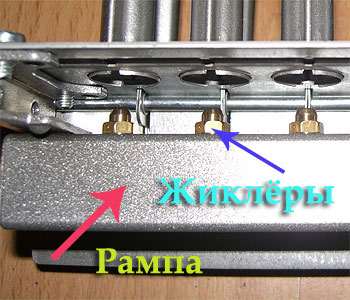

               Так как комплект жиклёров представляет собой просто набор нужного количества сопел, которые устанавливаются в рампу горелки + жиклёр запальника, который устанавливается на своё место, то правильнее всего будет сделать описание комплектов конкретно для каждой горелки, которой оснащались котлы. Это и было сделано, но сейчас нужно уточнить некоторые детали.

В период с 1984(1989) по 01.02.2003 г. газовые котлы АОГВ (АКГВ) оснащались чугунной горелкой с одним жиклёром. Горелка эта называется "Насадок горелки". Причем этот "чугунный руль" мы наблюдаем во всех моделях, кроме АОГВ-11,6. Что за горелка устанавливалась на АОГВ-11,6 выпуска до 2000-2002 года мне неизвестно. (Хотя при желании узнать можно...Будет время, - гляну)

Вопрос сразу

               Интересный вопрос, - а можно ли переделать котёл с такой горелкой под сжиженный газ?

Начнём с вопроса попроще: А жиклёр запальника подойдет на узел запальника 25-ти летней давности?
Конечно! Резьба М4. Шаг резьбы 0,5 мм. Диаметр сопла 0,25 мм. Хорошо!

                А жиклёр для чугунной горелки вообще существует под сжиженный газ? Нет! Под природный только.
Он вворачивается вот сюда и смотрит прямо в этот раструб. По-заводскому - смеситель. (Больше не изготавливается!) Я его называю "Горн". Вот в эти щели поток газа, который устремляется внутрь смесителя, захватывает воздух, который смешивается с газом, и вся эта газ воздушная смесь, должна равномерно синим пламенем гореть. Не белым, не красно-белым, а синим. Ну, ладно! Синим с чуть-чуть красно-белыми всплесками. Это указывает нам на правильность смеси. И вот это колесо, которое вращается и может изменять соотношение захватываемого струёй газа воздуха, неплохо было бы покрутить и настроить. Кстати, при разной скорости потока газа оно по-разному и настраивается.

             Есть такое восклицание: Гори ты синем пламенем! Я думаю, что его впервые произнес человек, который переделывал котёл на сжиженный газ! Это как раз о правильности поступления газа через "Горн" на горелку котла нашей газ воздушной смеси.

Краткое отступление

             Правильное соотношение объема газа и воздуха для "правильного" горения это 1 к 10. Т.е. я хочу сказать, что сжигая всего один куб газа, котёл сжигает также 10 кубов воздуха. Если честно я, когда узнал, был в шоке от этой новости! Но, тем не менее, это так! А раз так, то получается, что котёл по-сути работает как пылесос в помещении, где он установлен. Отсюда следует, что всякие длительные работы в помещении связанные с появлением большого количества пыли, стружек, волос и других механических или микромеханических отходов очень сильно вредят "дыханию" горелки котла и его запальника! Поэтому, при переделке котла на баллонный газ просьба предоставить котлу для начала чистый воздух. А газ в баллонах (в сцепке минимум 3, а лучше 6-8) или в газгольдере у нас уже и так есть.

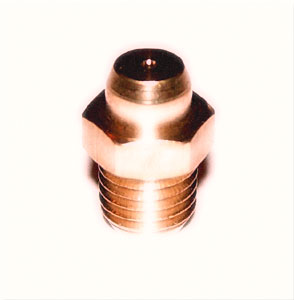

Жиклёр для старой горелки

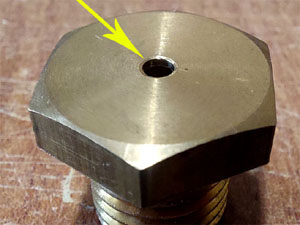

           Так как он один и не выпускается в варианте перевода котла на сжиженный газ, его можно только зачеканить. Т.е. зажать в тиски и керном застучать. Только не по кругу! Это неверно. А с одной стороны. Т.е. бьём вот в этом направлении, и больше ни в каком. Почему? А потому, что нам "решётку" нужно заставить сдвигаться. Только усиленно стуча нами в одном направлении это, наконец, произойдёт! Теперь так. Жиклёр запальника заужен по такому же принципу!

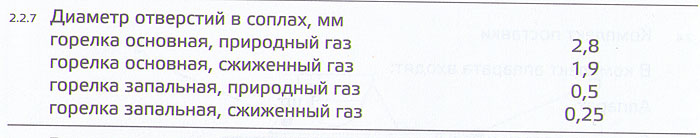

Если диаметр сопла жиклёра под природный газ - 0,4 - 0,45, а 0,25 под сжиженный, то с жиклером горелки поступаем так же. Как?

Первое, что нам нужно запомнить в рамках статьи

           Обычно "правильное" заужение жиклёров на горелке (где больше 3 секций, т.е. три отверстия на выходе) ЛЮБОГО газового оборудования приблизительно составляет 34,5% от отверстия на природный газ. Т.е. если для работы на природном газе на многосекционной горелке установлены жиклёры диаметром 1,15 мм, то минус 34,5 - ответ составит 0,75325 мм - т.е. сопла с отверстием 0,75 мм нужно поставить как жиклёры для сжиженного газа. Но это для многосекционных горелок! Для одного сопла формула другая: минус 45 % от номинала под природный газ. Т.е. если диаметр нашего жиклёра в АОГВ(АКГВ) выпуска до 01.02.2003 г. для природного газа составляет 2,2 мм, то отверстие его нужно уменьшить до 1,2-1,5 мм.

Замена жиклёра горелки газового котла АОГВ (АКГВ) Жуковский МЗ.
Осторожно выворачиваем эти винты, чтобы повернуть на себя трубу, где наш жиклёр установлен.

Есть вероятность 1 к 10, что...

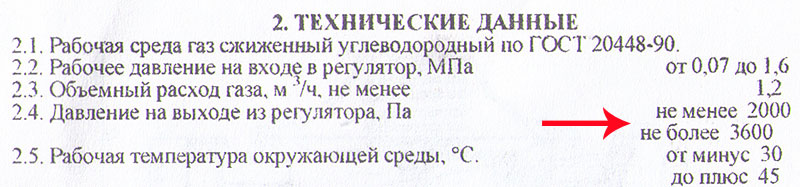

            По поводу давления сжиженного газа. Разброс давления (точнее будет сказано - паровой фазы) с обыкновенного нерегулируемого редуктора (лягушки) составляет от 10 до 15 %. Не верите? Читаем паспорт редуктора на сжиженный газ.
Соответственно разница в диаметре жиклёров под сжиженный газ может быть такой же. То есть я хочу сказать следующее: в работе жиклёров диаметром 0,75 и 0,78 нет никакой разницы. А вот точнее работу жиклёров диаметром от 0,67 до 0,85 на сжиженном газе очень сложно отличить из-за разницы установленных редукторов, у которых тоже есть погрешность. Т.е. есть вероятность того, что редуктор выдаст паровую фазу совсем не ту, которая нужна нам при установленных жиклерах, существует, и такие случаи были. Очень редко, но были! Имейте это ввиду. Т.е. если даже на зауженных жиклёрах коптит, - меняем либо редуктор, либо ставим сопла еще уже. На практике,-  лучше поменять редуктор.

По поводу расхода котлом сжиженного газа

            Не могу не сказать пару слов. Если взять характеристики самого слабого по мощности АОГВ (АКГВ)-11,6, то мы увидим, что по паспорту расход сжиженного газа составляет: 0,86(Ø 0,75)кг/час. Еще раз повторю, что мы для примера взяли котёл, мощность которого отапливает помещение до 110 м2. При стандартном баллоне 50 кг мы получаем время работы котла от одного баллона от 58 до 66 часов. И, как показывает практика, нужно иметь минимум три баллона в сцепке. А в идеале 6-8 шт. Потому что при "разгоне", т.е. пока котёл не нагреет систему до, например, + 60С, газ с такой скоростью "съедается" из одного баллона, что весь баллон и газопровод сильно покрываются инеем. И получается, что в лучшем случае один баллон в 50 кг обеспечит сжиженным газом горелку мощностью 11,6 кВт всего на пару суток с хвостиком.

             Чтобы понять, какой комплект нам нужен, понадобится модель котла АОГВ (АКГВ) и год его выпуска. И неплохо было бы узнать какая в котле стоит горелка? Потому что может не подойти.

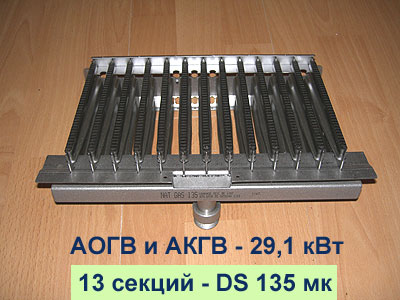

Для всех секционных горелок NordGas или Polidoro c 2004 года по 2023 год

ДЛЯ СЖИЖЕННОГО (БАЛЛОННОГО) ГАЗА  =====================================
АОГВ (АКГВ)-11,6

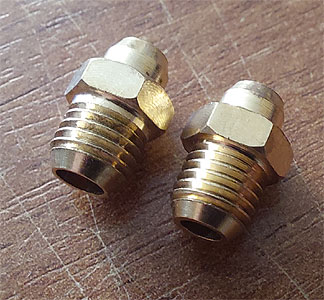

Состав комплекта: Сопло тип Т1 М6х0,75 D= 0,75 мм - 7 шт.
Сопло запальника М4 х 0,5 D=0.25 мм

АОГВ (АКГВ)-17,4
Состав комплекта: Сопло тип Т1 М6х0,75 D= 0,67 мм - 13  шт.
Сопло запальника М4 х 0,5 D=0.35 мм

АОГВ (АКГВ)-23,2
Состав комплекта: Сопло тип Т1 М6х0,75 D= 0,75 мм - 13 шт.
Сопло запальника М4 х 0,5 D=0.35 мм

АОГВ (АКГВ)-29,1
Состав комплекта: тип Т1 Сопло М6х0,75 D= 0,85 мм - 13 шт.
Сопло запальника М4 х 0,5 D=0.35 мм

ДЛЯ ПРИРОДНОГО ГАЗА ИЗ МАГИСТРАЛИ====================================================

АОГВ(АКГВ)-11,6
Состав комплекта: Сопло тип Т1 М6х0,75 D= 1,15 мм - 7 шт.
Сопло запальника в комплект не входит

АОГВ (АКГВ)-17,4
Состав комплекта: Сопло тип Т1 М6х0,75 D= 1,10 мм - 13  шт.
Сопло запальника в комплект не входит

АОГВ(АКГВ)-23,2
Состав комплекта: Сопло тип Т1 М6х0,75 D= 1,25 мм - 13 шт.
Сопло запальника в комплект не входит

АОГВ(АКГВ)-29,1
Состав комплекта: тип Т1 Сопло М6х0,75 D= 1,35 мм - 13 шт.
Сопло запальника в комплект не входит
